開關柜光纖測溫系統有幾種，熒光測溫、光纖光柵測溫、分布式光纖測溫，

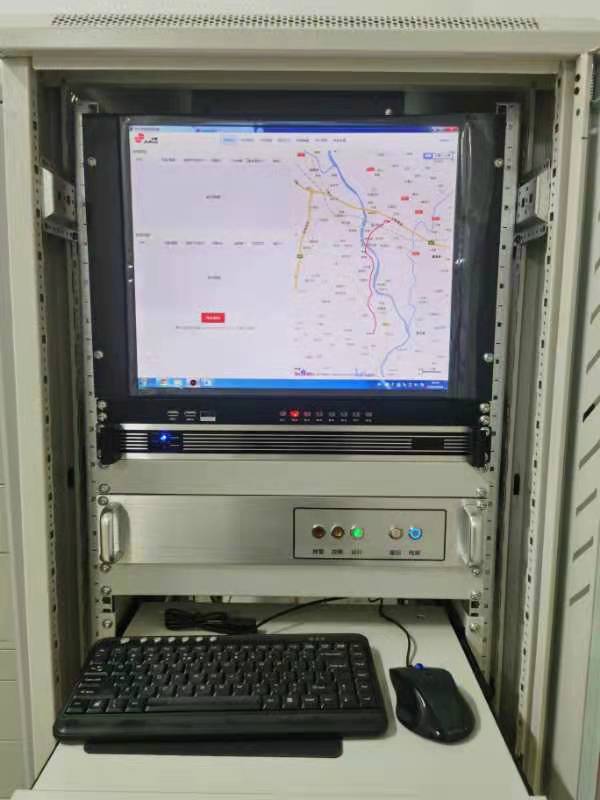

某地供電公司經過充分的調查研究和現場勘察，決定在110kV變電站10kV開關柜中安裝一套DTS光纖測溫系統。系統安裝于一臺19英寸機柜中，機柜和變電站中其他控制屏并排放置，感溫光纖環安裝在開關柜溫度敏感點上，工控計算機通過網絡與楊故監控中心的測溫服務器相連。

某變電站共設計有40面全封閉高壓開關柜，在每面開關柜中，從母線到出線電纜依次為：母線側隔離開關開關-線路側隔離開關-出線電纜。考慮到隔離開關進行拉合操作時活動頻繁，最容易產生接觸不良而導致發熱，所以選擇測溫點如下：分別在每相隔離開關的上下口部位設置測溫點，共計12點。其它硬連接部位未布置測溫點。

感溫光纖繞環由裸光纖制作，利用絕緣扎帶及導熱膠固定在測溫點上，以保證尺寸纖細、測溫準確。直線或曲線敷設的光纖為直徑0.9mm的耐高壓絕緣感溫光纖，使用絕緣扎帶及導熱膠固定。從開關柜光纖入口端到測溫主機的光出口由4mm直徑鎧裝光纜連接。

串口服務器是一種通信協議轉換器，它設有兩類通信端口：一類是標準RS232/422/485格式的串行端口，端口數為1～16個，遠程的農村電力信息網網絡設備Console口為此類端口;另一類是RJ45以太網口，通過STP網線將串口服務器接入局域網的交換機等設備中，因局端服務器亦連入此局域網，故可對遠程網絡設備進行實時控制。串口服務器在工作中可自動地將RS232/422/4格式的串行數據與基于TCP/IP協議的以太網數據包進行透明轉換。一方面，串口服務器收到來自某一串行端口的現場數據，端口號判斷完畢后將其連同實時數據一并打入TCP/UDP數據包，加入報頭地址通過以太網口進行網絡上傳;另一方面，串口服務器在局域網中捕獲合法的數據協議包，通過解包解析出有效控制信息，通過局端服務器指定的串行端口將控制命令以串行數據的方式傳送給遠程網絡設備。

利用網絡、Windows服務和串口的數據通信技術，以局端服務器為中介，實現對縣鄉電力信息網網絡設備進行正常運維、監控、升級等管理，尤其在縣鄉電力信息網絡突發故障的情況下，可以利用串口資源以及極小的通道資源，對遠程網絡設備“零成本”遠程控制，有效降低運維工作量和成本，提高工作效率及服務質量。

變電站中的測溫子系統工控機網口通過網絡線接入光端機，由此進入MIS網絡，設置在集控中心的測溫服務器的網口也與MIS網絡連接，運行服務器軟件，可按要求查看變電站測溫子系統信息，并具有溫度監測、歷史數據查詢和超閾值報警功能。

“變電站高壓開關柜光纖在線測溫系統”在變電站10kV系統安裝調試完成后，系統運行穩定，性能可靠，實現了帶電設備過熱在線監測、信息共享，不僅節省了大量的人力和物力，而且從根本上解決了全封閉高壓帶電設備過熱監測難的問題，為開關柜預防性檢修提供參考依據，對安全生產提供有力保障。

安全效益對過熱事故隱患及時報警、準確定位、發現溫度異常并及早采取措施，杜絕了開關設備燒損或爆炸等惡性事故的發生，對安全生產提供有力保障。徹底解決了全封閉高壓開關柜帶電設備過熱缺陷難以檢測的問題，消除了設備溫度監控的盲區，使工作人員可以更準確的掌握設備狀態。減少了人員巡檢次數，提高了監測水平，減小了勞動強度。

通過對設備過熱隱患及時報警，提高了檢修的針對性和檢修效率，避免了盲目的檢修。監測與報警信息通過MIS網實時上傳監控中心“測溫服務器”，實現設備狀態的遠程監控。為實現全部高電壓設備在線監測、狀態檢修做準備，提高了設備管理水平。

隨著我國經濟的快速發展和城市化步伐的加快,具有大運量、高速、環保的軌道交通正在快速發展。由于消防安全是城市軌道交通建設和運營中必須考慮的重要問題之一,使得愈來愈多的消防專業技術人員更多地關注于分布式光纖溫度傳感器在城市軌道交通中的實際應用。

分布式光纖測溫系統參數參考

溫度測量精度±1℃;溫度測量范圍-20℃～150℃;報警分區≥100個/km,位置定位精度≤2m;單路最大檢測距離10km;巡檢周期≤3s/km;通信接口有2個RS232,2個RJ45,4個USB;具有自動巡檢、斷點定位、故障報警功能;具有溫度測量顯示、超溫報警功能;具有歷史數據存儲、回放功能;具有報表打印功能。

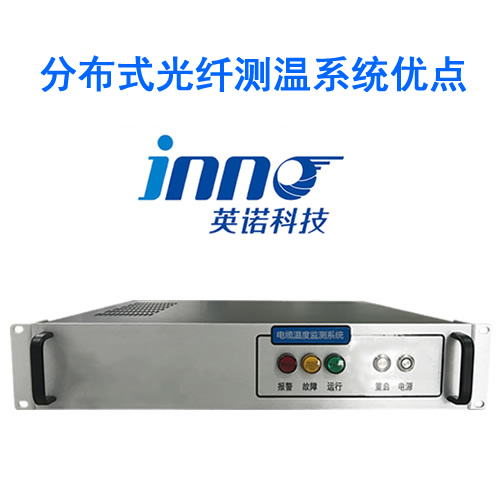

分布式光纖測溫系統和傳統測溫系統對比的優點好在哪里

傳統火災報警系統與分布式光纖地鐵火災預警系統經濟技術綜合比較

軌道交通火災的可能發生地點為:站臺、設備區、地下隧道、高架軌道及路面軌道、車體本身等。消防火災預警系統設計應對上述區域?qū)崿F(xiàn)早期、有效、及時的火災隱患探測,盡可能較早發現可能出現的火災隱患并及時采取措施,避免火災的發生。由于軌道交通環境的復雜性,對火災探測的傳感器要求較苛刻,

許多傳統的火災探測器在這種環境中的作用難以充分發揮,而高精度、高分辨率、抗電磁干擾的分布式光纖溫度傳感器可以克服傳統傳感器存在的這些弱點。

分布式光纖測溫系統與線型感溫電纜比較

用傳統的線型感溫電纜對隧道的溫度進行監控報警,但是其測溫誤差為10℃,誤報率高,不可以進行連續測溫,探測距離僅為幾十至幾百米。而分布式光纖測溫報警系統的測溫誤差為±1℃,誤報率低,可測量

沿光纖分布的現場每一米的溫度,探測距離可達幾千米,可對每一米的探測光纜設置溫度值和火警溫度值,是傳統線型感溫火災探測系統(感溫光纜)的替代技術,具有更高的性價比和安全系數。

分布式光纖測溫系統與火焰探測器比較

火焰探測器對火災產生后的火焰可以進行探測,但是對火災產生前溫度上升過程不能進行探測,錯過了最佳探測報警時間。而分布式光纖溫度探測報警系統可對火災的重要特征溫度的全過程進行探測,對火焰產生前溫度的異常變化進行探測、鑒別,達到早期報警的作用,及時采取措施、減少損失。

分布式光纖測溫系統與點式溫度傳感器比較

點式溫度傳感器包括接觸式和非接觸式(紅外溫度傳感器),由于只能對局部的點進行測溫,不能對監視的空間進行分布式的溫度測量,所以對軌道交通不適用。而分布式光纖測溫報警系統對沿光纖分布的溫度場進行連續測溫,可以對保護對象構成點、面、立體的溫度測量。

分布式光纖測溫系統與感煙探測器比較

在隧道里由于煙塵較大,車輛行駛帶來的空氣流動也使煙霧難以聚集,感煙探測器易引起誤報或漏報,因此不適于在隧道中使用。分布式光纖測溫的其他優勢機車運行中復雜的電磁環境易對上述電子類的傳感器造成電磁干擾,使其不能正常工作,而分布式光纖溫度探測報警系統的傳感器是光纖,有很好的抗電磁干擾能力,因此非常適合在這類環境當中使用。分布式光纖溫度探測報警系統覆蓋了上述多種傳感器的功能,而且彌補了它們存在的缺憾。同時,系統具有RS232、RS485通信接口以及網絡接口,可以將探測到的溫度信息、火災信息傳送到消防、安全監視控制中心。

分布式光纖測溫系統投資方面比較

從投資方面講,分布式光纖測溫系統的主要成本在溫度測量主機,一臺10km的主機成本大致在50萬元左右,光纜的費用每公里不到1萬元。隨著技術的發展,該系統的費用會越來越低,同其他系統相比費用差距不大,但其監測的密度和定位的精度都要好得多,性能價格比較高,而且施工也較方便。因此,分布式光纖溫度探測報警系統是軌道交通火災探測設備的最好選擇。

分布式光纖測溫技術

將激光技術應用到溫度的測量和探測 ,是近年來誕生的新事物 ,在世界上也是前沿技術 ,只有少數發達國家才擁有這項技術。由于技術上有許多難點 ,而且能夠借鑒的技術也很少 ,所以在國內的發展受到了一定的限制 ,盡管有許多廠家都在研究 ,但出來成果的很少 ,能夠出來產品的就更少。因此 ,在研發的過程當中 ,存在許多技術發明和專利技術。

分布式光纖測溫應用

分布式光纖測溫是溫度檢測的一種高新技術 ,但將其應用到地鐵隧道火災預警本身就是一種創新 ,因為它充分利用了分布式光纖測溫系統的許多優點。

例如 :測量范圍廣 ,測量點多 ,解決了從點測量到空間溫度場連續測量的問題 ;由于是光信號測量 ,所以抗電磁干擾、耐高壓、抗輻射 ;由于現場施工主要是敷設測溫光纜 ,所以施工簡單。

分布式光纖測溫系統在地鐵中的應用

工程可行性分析

地鐵隧道環境復雜 ,具有隧道距離長、檢測點多、火災檢測難度大等特點 ,對由動力電纜、機電設備等引起的火災以及其他外因引起的火災預警較難。在分布式光纖測溫系統中 ,光纖既是傳輸媒體又是傳感媒體 ,同時由于光纖價格低廉 ,又可長距離鋪設 ,所以 ,如在隧道中沿配電電纜、機電設備等易發生火災的地方鋪設光纖 ,利用能描述井下空間溫度場的分布式光纖測溫系統 ,對溫度參數進行連續監測、精確定位 ,設定引起火災事故的溫度閾值及其他相關因子 ,建立事故預警預測數學模型 ,根據空間溫度場變化的具體情況 ,確定是否有火災隱患存在并及時預報 ,為地鐵安全運行提供先進可靠、經濟實用的火災預警檢測系統。這樣 ,可以實現全線車站聯網監控和信息化管理 ,預防為主 ,全面提升運行安全 ,社會綜合效益顯著。

分布式光纖測溫火災預警系統工程實施方案

分步式光纖測溫系統在實際工程應用中 ,可根據地鐵線路的長短來設計 ,溫度測量主機設置在沿途地鐵站機房 ,每間隔8～10km設置一臺溫度測量主機 ,測溫光纜沿地鐵隧道電纜走向敷設 ,對重點設備和場所用測溫光纜進行重點環繞和布局。各分站主機能夠顯示和記錄測量結果 ,同時可以將溫度監測數據通過局域網傳輸?shù)街行目刂普具M行集中監控 ,為調度值班人員提供依據。另外 ,在各地鐵站和中心站可考慮配備 UPS后備電源和聲光報警裝置。

在分布式光纖測溫系統檢測到的溫度發生異常變化時 ,對其溫度曲線進行局部畫面放大 ,發現在光纖長度為 3 867～3 873 m之間溫度測量值達到了 82 ℃左右 ,其余區間溫度只有 10 ℃左右 ,說明此區間的溫度發生了顯著變化。在實際應用中如檢測到這種情形 ,則表明在該區域出現了溫度異常 ,出現了火災隱患 ,或已經有局部的火災發生。當然 ,溫度的變化有一個過程 ,溫度的測量曲線也有一個變化過程 ,如果部分區間的溫度在一定時間內不斷升高 ,就應該引起足夠重視。

分布式光纖測溫系統具有測量溫度范圍大、測點分布廣、采集信息量大、傳輸距離長、結構簡單、可靠性高的優點 ,又具有本質安全性和抗腐蝕、耐高壓、抗電磁干擾、抗輻射、抗振動等特點 ,能實現快速多點的實時測量 ,并能準確定位報警超限點 ,非常適合于在高溫、高濕、活塞效應帶來的風流動大等各種有毒有害、條件惡劣的環境中不間斷工作。所以 ,此項技術在地鐵火災預警系統中的應用 ,具有極為廣闊的市場前景和重要的社會意義。

分布式光纖測溫系統的軟件部分主要包括數據采集與處理程序、定標與溫度計算程序以及通信程序。井上監控部分主要實現溫度場測試系統的控制、系統設置及溫度場分布顯示等功能。

通過上位機的通信與光纖測溫系統串行通信，實現對系統狀態的設置和顯示，主要完成以下工作：

系統的設置。包括基準值的工作狀態、定制的標準工作狀態、現場的工作狀態、采樣速率、工作模式以及圖形顯示類型的設置。

系統狀態數據的顯示。系統狀態數據包括光時域反射曲線信號、光纖上各點的溫度值。

系統安裝后，啟動進人主界面，以圖形參數配置對主界面進行布局，軟件狀態信息：主界面中畫面的背景色作為系統的狀態提示，正常為綠色，故障為黃色，報警為紅色，從而使系統狀態這一重要信息更加清晰、醒目地展現給用戶，以便及時定位查找報警和故障。

分站把實時監測的電纜溫度發送到服務器，由服務器生成實時曲線后顯示，如有異常，服務器將報警，工作人員能夠快速及時地確定異常電纜的準確位置，并顯示溫度值，減少不必要的損失

分布式光纖測溫系統是一種新式的測溫系統，將廣泛應用于煤礦供電系統。通過將系統特點與煤礦實際應用情況相結合，可不斷改進與完善系統，使其更好地服務于我國的煤礦行業，保障礦山電力系統的安全運行。

分布式光纖振動監測系統原理

當光纖線路由于振動、沖擊、入侵或者聲波等發生擾動時，相應位置處光纖的折射率及長度將會發生動態變化，導致該位置處瑞利散射光的干涉譜發生相應變化，通過對瑞利散射光干涉譜的幅度及相位信息進行解調，即可獲得振動擾動的全部信息。

分布式光纖振動傳感系統特點

單通道監測距離可以達到20公里以上，振動監測頻率范圍可實現1kHz以上，空間定位精度可以達到米以內。分布式光纖振動監測系統基于分布式光纖振動傳感技術，監測光纜及管線沿線近域的所有振動擾動，對事件定位、定性、現場音頻還原。當光纜管線周域或內部出現機械施工、人工動作、自然事件等擾動時，事件振動信號即被系統采集并分析，實時判定擾動發生的位置、類型，并采集還原事件現場的音頻。系統自動識別并分級，篩除非破壞性事件，在監控終端以豐富的信息顯示相應的告警事件，同時發送到管理人員手機。管理人員實時掌握線路上發生的事件。

分布式光纖振動監測系統硬件設備由主機與遠端單元兩部分構成，主機完成光的發送與接收、信號分析處理、告警信息管理發送、系統運行管理等工作，一般安裝在設備機房，接入監測管線光纜的一端；遠端單元為無源模塊。主要完成環形光路的構成，可靈活安裝，接入監測管線光纜的另一端。

分布式光纖振動監測系統可根據實際管線網絡采取組網方式布設，形成以主機為中心的分遠端、分主機結構，靈活組建星型、樹形、環形結構。

軟件系統可實現對多地多條線路進行集中遠程監測管理。開放的通信接口方式，允許建立方便的監控方式。在管理終端的監控界面中，展示線路告警事件的時間、位置、類別、地理圖、事件。系統具備智能化模式識別功能，可自動完善數據庫。長期數據存儲、查詢便捷。事件信息如時間、位置、類型、現場聲音等完整再現。

分布式光纖振動監測系統的技術優勢

光纜線路入侵預警

由于系統采集的是原始光而不是散射光，所以采集的振動信息豐富，可實現模式識別。系統通過模式識別可自動分別事件類型，將誤警率控制在極低量級。同時，可實現聲音監聽，現場音頻還原度高。輔以人工判斷可確認事件本質，進一步提高報警準確度。

光纜線路狀況報告

當發生漸進式損壞管線的事件時，如地質坍塌、樹枝碰纜、架空纜脫鉤等，系統告警并定位定性，在斷纜事件早前期預警。

完善光纜線路資料

系統的無損定位功能，可準確標定光纜實際長度與實際地理位置的對應關系，完善光纜線路資料。

輔助通信線路查修

當線路出現斷纜、劣變等情況時，快速準確定位斷纜、劣變點的位置，縮短搶修時間，減少工作量。通過歷史記錄分析事件原因。

分布式光纖振動監測系統基于光纖振動傳感技術，可以高精度地感知光纜管線周域和內部的所有振動事件，為光纜線路維護提供可靠高效的技術手段，不僅大幅降低巡線人工工作量，降低線路故障率，而且使現在龐大的光纜網絡成為高靈敏度的巨大傳感網，可拓展監測地質、道路、水、氣、電等領域，應用前景非常廣泛。

光纖振動周界安防監測裝置，分布式光纖地埋防開挖穿越系統，英諾科技提供分布式光纖安防周界監控。廠家直銷，價格合理，聯系電話4001816499

分布式周界安防系統又稱周界防盜報警系統，一般由報警主機、前端探測器、中間傳輸部分等組成。在需要被保護的固定區域安裝周界防護報警系統后，當有人企圖穿越被保護區域四周的邊界時，邊界上的探測裝置探測到入侵后發出入侵警報信號，同時通過傳輸部分將入侵信號發送至報警聯動部分提示相關人員處理。周界安防作為安防系統的第一道防線，作用十分重要。

分布式光纖振動監測技術優勢：

1、溫度與振動連續分布式測量，無測量盲區

2、多事件同時探測與準確定位

3、光纖即為傳感器，兼具傳輸與傳感于一體

4、40公里超長測量距離，測量信息豐富

5、響應速度快，1秒以內報警

6、光信號傳輸，完全電絕緣，抗電磁干擾

7、本質安全，適用于易燃易爆環境下長期工作

8、測量穩定可靠，誤報率低

9、光纖壽命長，可達30年免維護

分布式光纖測溫是英諾科技自主研發生產的產品，電網作為城市生命線工程系統的基礎設施系統,由于涉及千家萬戶用電需求,是維持國民生產、生活的基礎。安全運行為第一要務。因為系統一旦失效,將造成廣泛的社會困難和巨大的經濟損失。電網中電纜、高壓開關柜、電纜接頭等位置處的環境溫度是影響電力系統運行的重要參數,環境溫度參數過高或過低都不利于電力系統的安全運行。為確定系統最佳的和最安全的載流能力,須對電力設備環境溫度進行實時監測。

傳統的測溫方法采用的是電式溫度傳感器,電式溫度傳感器只能單點監測待監測區域的溫度,對大范圍大區域的電纜溫度監測,監測的位置呈點狀分布,無法完整的監測電纜的每一個位置。分布式光纖溫度傳感器可將傳感光纜位置處的每一點溫度都探測出來,傳感光纜沿電纜敷設,就可以對電纜進行全方位的溫度監測,分布式光纖溫度傳感器具有連續分布式測量、抗電磁干擾、本征防雷、測量距離遠、測量精度高、壽命長,成本低,系統簡單等特點，可以24小時實時在線監測電纜溫度，為電纜安全監測提供溫度數據。

分布式光纖溫度傳感器為電纜隧道提供了一種全新的監測手段,特別對于高壓電纜溫度實時在線測量具有重要意義。實驗結果顯示分布式光纖溫度傳感器具有相當高的可靠性和溫度精確性,并且測量時間特別短。實驗取得了較為良好的結果,系統監測溫度范圍廣,,溫度監測距離長,測溫精度±1℃,定位精度高。分布式光纖溫度傳感器長距離大范圍的監測特點特別適用于電纜的溫度監測。

分布式光纖測溫系統，基于對管道沿線溫度的檢測來監測管道的安全狀況。針對長距離管道沿線泄漏引起的微小溫度變化或火災引起的大幅溫度變化的檢測需求，該系統可以實現在幾十公里的管道或者電纜上溫度監測距離內測溫精度±1℃，測溫量程為－25℃~+200℃，定位精度≤2m，系統動態響應時間<3s。并經過現場實驗驗證了該系統能夠快速判斷和精確定位管道泄露點或火災發生的位置。該系統的可以為長距離管道的分布式、實時在線安全監測與預警提供明確方案，在管道安全監測方面有很好的應用前景。

分布式光纖測溫系統特點：

靈敏度高，精度高，空間分辨率高，穩定性好

高度智能化，輕松實現無人值守

光通訊網絡相兼容：直接利用原管道鋪設通訊光纜的一芯

連續分布式測量，實現單點溫度測量、定位和逐點報警

無電測量技術，本征安全可靠

系統結構緊湊，安裝簡單，維護方便

1、系統可長距離的進行全程檢測，每臺光纖信號處理器可監測30公里距離。

2、系統能夠在長距離范圍內進行精準的振動監測。

3、可靠性好、抗干擾能力強，由于采用分布式光纖拉曼散射原理的進行檢測，它不受光源功率波動以及光纖彎曲等因素引起的系統損耗的影響，因而分布式光纖傳感器具有非常好的可靠性和穩定性。

4、智能化的振動分析系統可探測和分析每段監測部分的管道運行是否遇到挖掘、打孔等動作，不間斷實時提供事故報告，報告侵害正確位置，敏感的分析系統可提供管道損的性質狀況。

5、泄漏振動監測系統系統可將正常運行的數據、事故記錄檔案的情況記錄下來，以便通過分析改善運營環境和防止事故的發生，這是傳統的報警的監測系統所不能達到的。

6、泄漏振動監測系統不受管道所處環境的影響，不管是鋪設在喧鬧的城市或工業區地下，還是靜謐的荒野地下，也不受電磁波等外界干擾，抗腐蝕、能于惡劣的化學環境下工作。

7、 泄漏振動監測系統使用普通通信光纜，取其中的芯光纖構成，成本低廉。比1芯光纜在智能分析和防誤報等方面具有更大的優越性。

8、系統主要包括：管道光纖預警系統由光纖預警主機、光纖預警終端、現場預警單元（子站）等組成，本系統中現場預警單元（子站）為光纖振動探測器、通信光纜、前后端光處理模塊和輔助設備等組成。價格合理、安裝簡便，并可與其它安保技術設備如視頻傳播系統、聲音報警器等配置兼容。收到破壞的光纖只需熔接便可正常工作，光纖不氧化、不生銹，柔韌度高，抗腐蝕，使用壽命可達幾十年之久。

分布式光纖管道振動監控系統產品優勢：

系統前端無需供電。

系統采用無源傳感器，系統前端無需供電，適用于易燃易爆及不便鋪設供電線路的場所及強電磁干擾環境的周界。

減少施工及維護成本。

因防區前端不用鋪設電源信號線路，減少施工成本，同時也避免了線路老化造成的系統故障，減少維護成本。

探測率100%。

使用光纜作為傳感單元，并利用計算機對數據進行采集和識別并實現長距離、大范圍防區的探測，探測率為100%。

避免雷擊。

前端傳感器使用的是振動傳感光纜，不受電磁干擾，也無電磁輻射，有效的避免了雷擊對系統的損壞及對其它系統的影響。

誤報率實現有效控制。

系統內嵌智能算法，對入侵信號與系統自帶的信號數據庫進行比對，來分析判斷是否是真實入侵信號，在解決產品誤報問題上有質的突破，可有效屏蔽掉鳥落、樹枝搖動等干擾信號。

減低入侵破壞。

因主要系統全部集中在控制室內，避免入侵破壞對主要系統的損壞，從而大大降低系統損壞維修費用，同時也增加了系統的使用壽命。

支持多個防區同時報警。

此系統每一個防區獨立分析信號獨立運行，當有人同時從不同防區入侵時，被入侵防區可同時報警互不影響。（每個防區可根據單個防區所屬環境的不同，單獨設置防區參數。）

前端系統材質選擇優異。

中繼盒和終端盒作為前端系統其外殼采用工程塑料制造，具有防水、防腐、耐壓、耐沖擊的特點。（結合鋪設環境特點，改變設備顏色等外觀，進行個性化設計。 ?美觀和隱蔽性）

適用于大風雨、低溫等惡劣環境。

因系統使用光纜作為傳感介質，同時配以強大的內嵌智能算法對周圍環境進行參數設置，使系統具有對外界環境變化的自適用能力。?

單防區靈敏度調節

該系統中的每個防區的靈敏度等報警參數可以單獨進行調節，互不影響，以適應不同周界環境，如天氣變化、植物的生長、動物的活動、附近公路的車輛等。

報警設備聯動方便快捷

此系統在控制室實現聯動報警功能，可即時對報警信息進行處理并啟動聯動設備。

分布式光纖振動監測系統技術參數

（以下為標準參數，具體可根據客戶需求定制化，詳細功能資料請聯系公司電話：0591-83846499）

分布式光纖振動監測系統產品優勢：

測量距離遠：

分布式光纖振動監測系統測量距離遠，探測距離可達40km;

定位準確：

精確定位入侵點和泄漏點，并可以在軟件界面上直接顯示;

連續分布式測量：

可實現多點多事件同時監測，且互不影響;

靈敏度高，反應迅速：

光纖振動監控系統對于被測區域的反應迅速，誤報率極低;

系統穩定性：

可在危險及惡劣環境中使用，福州英諾科技所有光纖產品在出廠前都會經過嚴格的質量監測，和試驗模擬環境測試，以確認適應各種惡劣環境;

抗干擾性強：

光纖的電磁絕緣性極好，不受電磁干擾，本質防雷，不受雷擊影響;

本征安全可靠：

系統使用的光纖，不會產生電火花，光纖中傳輸?shù)墓β式?jīng)過嚴格控制，不會產生任何危險;

施工簡單，維護方便：

光纖振動監測系統使用的光纖，有很好的抗壓抗拉強度，施工方便簡單，在使用過程中不易出現問題;

智能化監測：

高度智能化，可以實現長時間無人值守：系列在檢測到異常時可以通過系統報警或者定制化的短信服務將信息發送給直接負責人。

開放性設計：

光纖監測系統可以接入現場其他系統內部，便于數據統一管理及現場控制;

分布式光纖振動監測系統技術參數

（以下為標準參數，具體可根據客戶需求定制化，詳細功能資料請聯系公司電話：0591-83846499）

分布式光纖振動監控系統軟件功能

可視化報警顯示

提供形象的可視化顯示界面，通過圖形組態模塊將光纖位置映射到圖像上，一旦某點發生入侵事故，報警信息直接顯示在圖像上，形象直觀

振動曲線顯示

系統可以實時顯示整個光纜的振動信號分布曲線，當某處振動信號應變異常時，通過曲線可以顯示該處實時信息

分區 / 分級事件報警

提供多種靈活的報警方式，報警參數可以分級、分區域設置

歷史統計分析提供歷史振動數據統計分析功能，包括：

a. 某時刻光纜不同位置的振動分布曲線

b. 某時段光纜某點的振動變化曲線

智能化模式識別

系統可以獲得振動事件的時間、地點、事件趨勢等信息，通過對振動波形分析和特征信號提取，并結合大數據、機器學習和神經網絡識別算法，可確定振動事件類型，對入侵事件提前預警，保障運行安全。
